產品概述

z型斗式提升機外觀為“z”字型，簡稱z型提升機、z型斗提機，可以水平—垂直—水平輸送物料，輸送量可以達到100㎡/h，提升高度可達100m。

z型斗式提升機提升干果

Z型斗式提升機（也稱為斗式輸送機）由框架，料斗，鏈條，鏈輪，控制箱和其他附件組成，用于有效地垂直輸送散裝或散裝物料。斗式提升機可以將各種散裝物料從輕到重提升從細小的，易流動的細小物料到較大的，部分易碎的物品。對它們通常以“ Z電梯”或“ C電梯”配置進行設計。

大漢廠家生產的z型斗式提升機可根據使用需求的不同選用碳鋼噴塑、304不銹鋼、316L不銹鋼等材質，料斗材質有改性塑料料斗、碳鋼料斗、不銹鋼料斗可選。

適用范圍

食品工業：堅果，糖，米，谷物，面粉，零食。

化學工業：化肥、尿素、膨潤土，生石灰，塑料顆粒。

食品工業：堅果，糖，米，谷物，面粉，零食。

冶金，礦山行業：金屬粉末，螺釘。

廢物處理：貓砂，活性炭。

特點優勢

1、組合形式多樣，可水平-垂直-水平輸送物料。

2、零破損，進料、輸送、卸料全過程，對物料無破損。

3、可單點或多點自動下料，適應于一排多個料倉供料。

4、防溢料，可搭配振動給料機流入式勻速喂料，克服了滿斗溢料現象。

5、整機殼密封，運行過程中無泄漏，無粉塵飛揚，減少污染。

6、水平長度1.2米到30米，垂直高度1.5米到30米，可根據客戶現場進行設計。

工作原理

z型提升機主要由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部分組成。

z型斗式提升機料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

技術參數

型號	ZD-160	ZD-330	ZD-500	ZD-650	ZD-250	ZD-400	ZD-530	ZD-800
輸送量m3/h	2.9~4.8	6.0~10.0	25~42.3	32.9~54.9	4.6~15.7	15.2~25.2	20~33.4	40.6~67.6

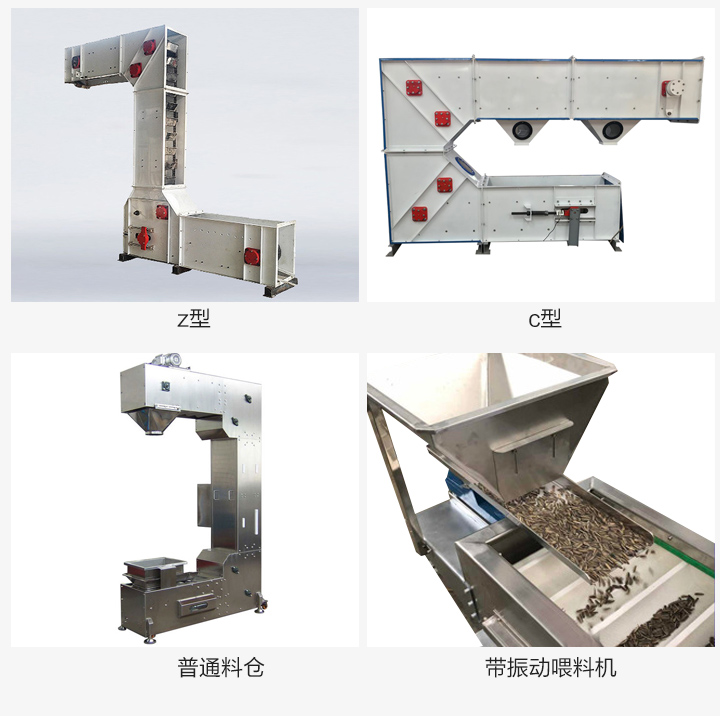

z型斗式提升機不同形式

z型斗式提升機可用于Z型供料，C型供料，Z—C混合型供料及多點上料，多點下料等場合，可搭配料倉、振動喂料機實現自動喂料。

z型斗式提升機配套設備

z型斗式提升機多用于稱重包裝機的供料，色選機的供料及復選供料，自動化生產線的立體循環上下料，全自動稱重配料系統的多點供料。

z型斗式提升機維護事項

1、z型斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。

2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。

3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。

4、及時適量補充潤滑油。

5、鏈條和料斗嚴重磨損或損壞時應及時更換。
